El objetivo del ensayo es analizar los cambios de impedancia y evaluar la continuidad del pilote en toda su longitud siguiendo la norma ASTM D5882.

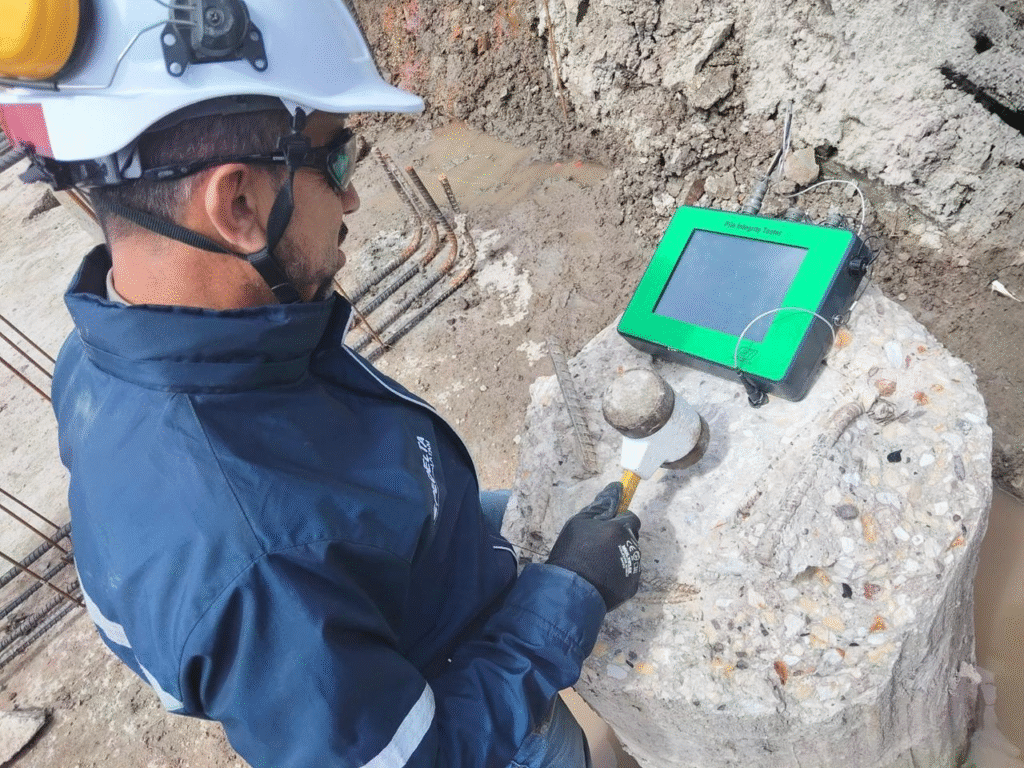

El ensayo se basa en la propagación de una onda de esfuerzo a compresión generada por un golpe de un martillo en la cabeza del pilote. Las reflexiones generadas por las variaciones de impedancia del pilote son medidas por un acelerómetro colocado en la cabeza del elemento y son recolectadas por un sistema de adquisición de datos.
La señal se integra y genera un gráfico de velocidad en función del tiempo. Las señales son evaluadas de acuerdo a sus características particulares y son cotejados a los datos de fundida.

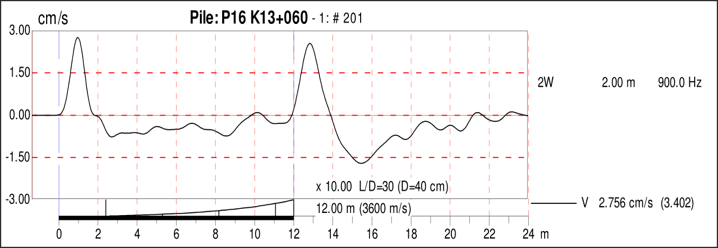

Esta figura muestra la señal que es el resultado final de la prueba y permite detectar si el pilote es continuo o no, o presenta algún daño y a su vez dar una idea cualitativa de la impedancia del pilote.
Ventajas del Ensayo PIT (Pile Integrity Test)

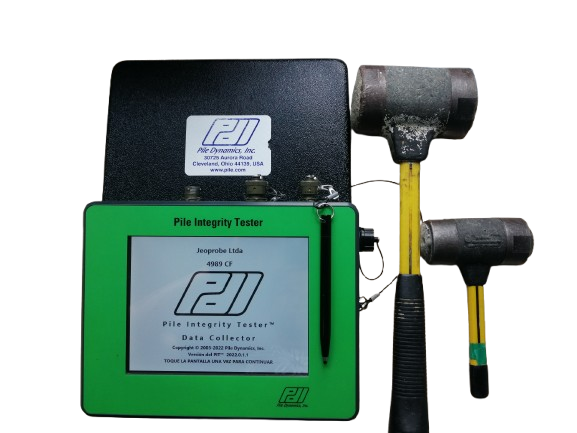

- Ensayo rápido y sencillo de aplicar en obra: El equipo es portátil y fácil de operar directamente en campo.
- Costo reducido: Permite evaluar una gran cantidad de pilotes de forma económica.
- Ejecutado por personal calificado: El ensayo debe ser realizado e interpretado exclusivamente por ingenieros capacitados, garantizando la correcta interpretación de los datos obtenidos.
